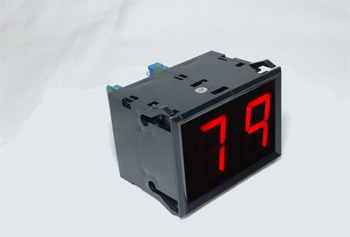

| 25mm 表示設定型 LED DISPLAY UNIT PDB SERIES |
 |
- 文字高25mm表示器
- 1桁幅寸法 27mm
- LED発光色 赤色
- パネルにワンタッチ取付け可能です
- 入力論理は負論理が標準で正論理と2種類、用意しました。
- 12ピンのコネクタを用意していますので、保守点検が容易です。
|
|

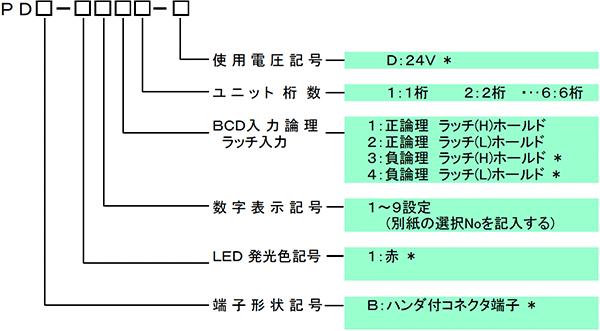

■形名の呼び方
＊コネクタはオプションです。
コネクタ形式:305-012-500-202TS又は同等品
＊:標準品
|
■定格
| 項目 |
記号 |
定格 |
| 電源電圧 |
Vp |
24V±5% |
| 入力信号電圧 |
Vin |
24V±5% |
| Ｄ．Ｐ電流値 |
D.P IN |
5mA |
| 入力信号電流値(mA/bit) |
A. SIG |
5mA/bit |
| 消費電流 |
I Peak |
50mA |
|
| 上表は赤色表示使用の場合を示す |
|
| |
| ↑ページの先頭へ |
| |
■一般仕様
| 表示文字寸法 |
25.4mm×14.7mm |
| 表示文字 |

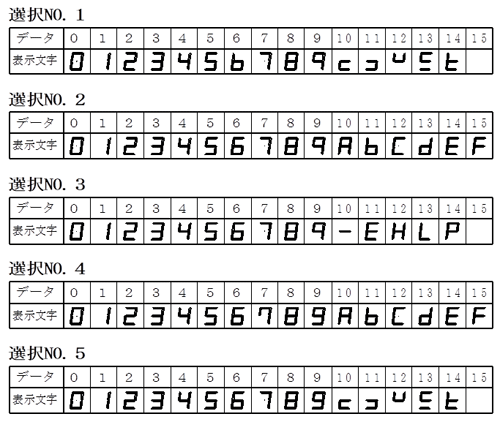

−，0〜9，0〜9 A〜F (任意に選択可能) |
| 表示色 |
赤 |
| ケース材質 |
ＡＢＳ樹脂 |
| 基板材質 |
ガラスエポキシ樹脂 (t=1.6 t=0.8) |
| 入力論理 |
正論理，負論理 (任意に選択可能) |
| 入力電圧 |
Vp：24V±5% |
| 電源電圧 |
24V/DC 単一電源 |
| 動作温度 |
0 〜50℃ |
| 保温温度 |
-15〜85℃ |
| 湿度 |
80%以下 (但し、結露しないこと) |
| 重量 |
表示器本体 26g/桁 サイドプレート 8g フィルタ他 3g/桁 |
| 取付方式 |
スナップイン・タイプ |
|
|
■インターフェース入力レベル
| 論理 |
入力レベル |
| "0" |
"L"レベル（シンク電流5mA） |
| "1" |
"H"レベル（Vp又はオープン） |
|
| |
"H"レベル：Vp-40%以上
"L"レベル：2V以下 |
|
| |
| ↑ページの先頭へ |
| |

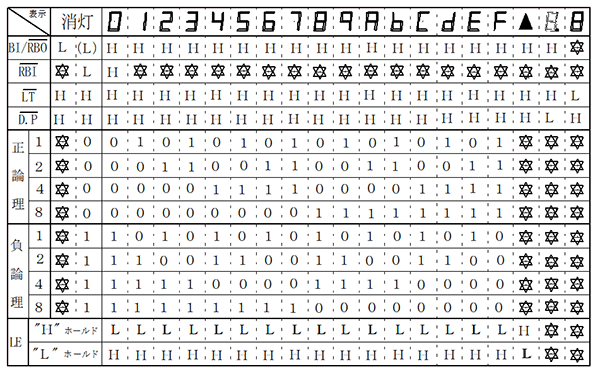

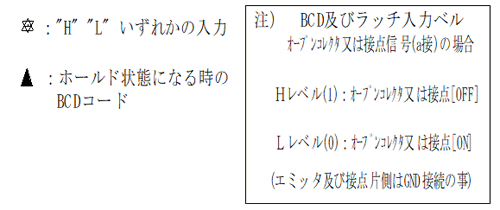

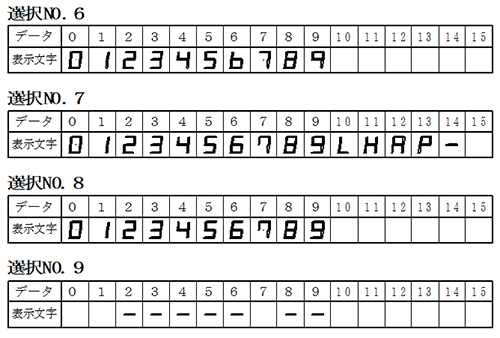

■真理値表
|
| |
| ↑ページの先頭へ |
| |

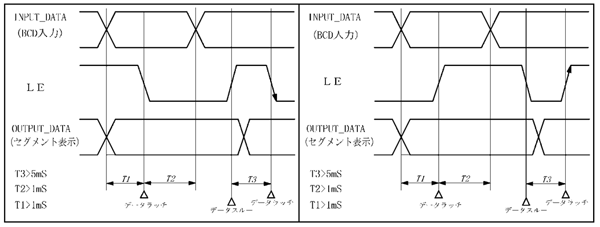

■タイミング・チャート
| LE=("L"ホールド) |
LE=("H"ホールド) |
|
|

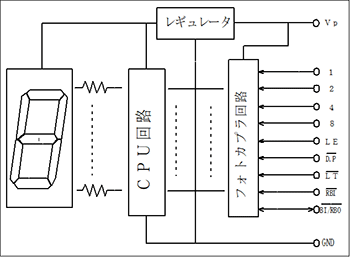

■ブロック図及び端子図
ブロック図 |
基本品名例 |
端子形状 |
布線表 |
 |
PDB-1□□□-D
|
エッジコネクタ |
|
| |
Pin No |
|
| Vp |
A |
1 |
NC |
| BI/RBO |
B |
2 |
1▲ |
| RBI |
C |
3 |
2▲ |
| LT |
D |
4 |
4▲ |
| LE☆ |
E |
5 |
8▲ |
| GND |
F |
6 |
D.P |
| |
|
注)▲：BCD INPUT ☆：DATA LATCH |
|
| |
| ↑ページの先頭へ |
| |
■信号説明
| 信号名 |
説明内容 |
| Vp |
本器への供給電源 (24V) |
| BCD入力 |
１，２，４，８ コードを入力します。 |
| LE入力 |
ラッチ信号入力端子です。
(Ｈ) ホールドの場合
ＬＥ端子が"H"レベル時にＢＣＤ入力データがホールドされます。
(Ｌ) ホールドの場合
ＬＥ端子が"L"レベル時にＢＣＤ入力データがホールドされます。 |
| BI/RBO |
リップルブランキング出力とブランキング入力端子です。
ＲＢＩ入力が"L"でＢＣＤ入力が表示"0"の時に"L"を出力します。その時表示は"0"は表示せずブランキング状態になります。又、ＲＢＩ及び表示内容に拘わらず外部より"L"を入力しますと消灯(ブランキング)します。
注)"L"(0V)出力時に電流が10mA以上流れないようにしてください。 |
| ＲＢＩ入力 |
リップルブランキング入力端子です。 ＢＣＤ入力が表示"0"の時に"L"を入力しますと消灯(ブランキング)します。 |
| ＬＴ入力 |
ＬＴ入力を"L"にしますと全セグメントが点灯(ランプテスト)します。 |
| D.P入力 |
Ｄ．Ｐ入力を"L"にしますとデシマルポイントが点灯します。 |
|
| |
|

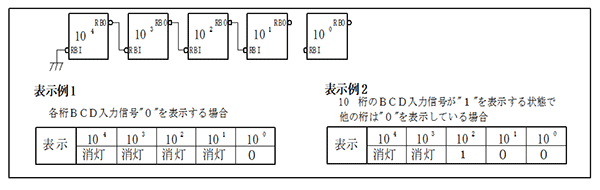

| ■ゼロサプレス使用例
|
| |
| ↑ページの先頭へ |
| |

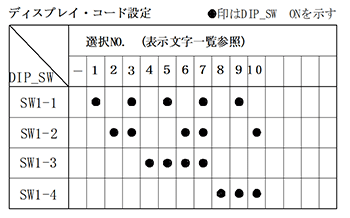

■DIP_SWの設定
 |
 |
ＤＩＰ_ＳＷはユニット本体から基板を取り外しますと、中央に付いています。ＤＩＰ_ＳＷ上の刻印番号がSW1-1,-2・・・-8の番号を示しています。
設定を変更等する場合は一度電源を切って行ってください。
電源を切らずに行った場合変更されません。 |
| |
|
|
|
| |
| ↑ページの先頭へ |
| |

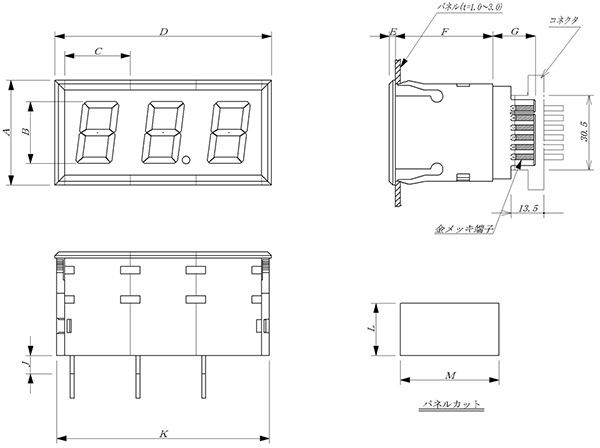

■外形寸法
＊コネクタはユニットに付属していません(コネクタ型式：305-012-500-202TS又は同等品)
|
| 製品寸法 |
| 型式 |
A |
B |
C |
D |
E |
F |
G |
J |
K |
| PDBシリーズ |
43 |
25.4 |
27 |
n×27+8 |
2.5 |
40 |
17.5 |
7.5 |
n×27+6.5 |
|
n=桁数 |
| パネル加工寸法 |
|
|
|
■材質
- プリント基板 ： ガラス・エポキシ基板[FR-4]
- ユニット部 ： ＡＢＳ樹脂
- フィルタ部 ： アクリル板 [色：パープル]
|
|
| |
