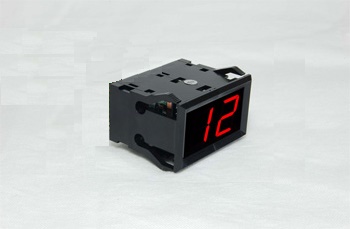

| 15mm LED DISPLAY UNIT PD SERIES |
［フォトラプラ内蔵型表示器］ |
 |
- 文字高15mm表示器
- 1桁幅寸法 18mm
- LED発光色 2色用意
- ワンタッチ取り付け
- フォトカプラ/0〜9表示ドライバー内蔵型
|
|

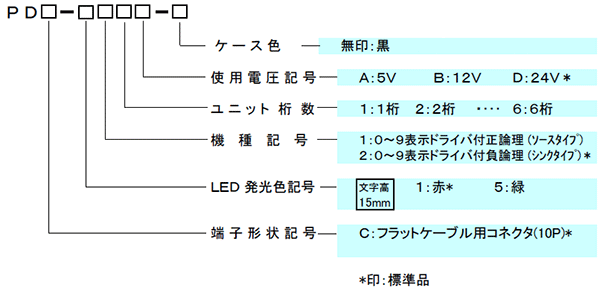

■形名の呼び方
|
■定格
| 項目 |
記号 |
定格 |
| 5V |
12V |
24V |
| 電源電圧 |
Vcc |
5V±5% |
12V±5% |
24V±5% |
| 入力信号電圧 |
Vin |
5V±5% |
12V±5% |
24V±5% |
| Ｄ．Ｐ電流値 |
D.P IN |
5mA(シンク電流) |
| 入力信号電流値(mA/bit) |
A. SIG |
2.5mA(ソース/シンク電流) |
| 消費電流 |
I Peak |
45mA |
40mA |
46mA |
|
| 上表は赤色表示使用の場合を示す |
|
| |
| ↑ページの先頭へ |
| |
■真理値表
正論理信号入力 |
負論理信号入力 |
| 真 理 値 表 |
| 入力データ |
入力信号 |
表示 |
| A |
B |
C |
D |
CK |
0〜9 |
| 0 |
0 |
0 |
0 |
L |
0 |
| 1 |
0 |
0 |
0 |
L |
1 |
| 0 |
1 |
0 |
0 |
L |
2 |
| 1 |
1 |
0 |
0 |
L |
3 |
| 0 |
0 |
1 |
0 |
L |
4 |
| 1 |
0 |
1 |
0 |
L |
5 |
| 0 |
1 |
1 |
0 |
L |
6 |
| 1 |
1 |
1 |
0 |
L |
7 |
| 0 |
0 |
0 |
1 |
L |
8 |
| 1 |
0 |
0 |
1 |
L |
9 |
| ＊ |
1 |
＊ |
1 |
L |
ブランキング |
| ＊ |
＊ |
＊ |
＊ |
H |
ラッチ ☆ |
|
| 真 理 値 表 |
| 入力データ |
入力信号 |
表示 |
| A |
B |
C |
D |
CK |
0〜9 |
| 1 |
1 |
1 |
1 |
H |
0 |
| 0 |
1 |
1 |
1 |
H |
1 |
| 1 |
0 |
1 |
1 |
H |
2 |
| 0 |
0 |
1 |
1 |
H |
3 |
| 1 |
1 |
0 |
1 |
H |
4 |
| 0 |
1 |
0 |
1 |
H |
5 |
| 1 |
0 |
0 |
1 |
H |
6 |
| 0 |
0 |
0 |
1 |
H |
7 |
| 1 |
1 |
1 |
0 |
H |
8 |
| 0 |
1 |
1 |
0 |
H |
9 |
| ＊ |
0 |
＊ |
0 |
H |
ブランキング |
| ＊ |
＊ |
＊ |
＊ |
L |
ラッチ ☆ |
|
＊1,0いずれかの信号を入力
☆ラッチを使用しない場合、CK端子は
OPENにしておく事 |
＊1,0いずれかの信号を入力
☆ラッチを使用しない場合、CK端子は
OPENにしておく事 |
|
| |
■インターフェース入力レベル
|
[PDA/PDCシリーズ] |
| 論理 |
入力 |
| 正論理 |
負論理 |
| "0" |
GND又はオープン(Lレベル) |
"L"レベル（シンク電流2.5mA） |
| "1" |
"H"レベル（ソース電流2.5mA） |
Vcc又はオープン(Hレベル) |
|
| |
"H"レベル：Vcc-40%以上
"L"レベル：1.5V以下（5V仕様）又は2V以下（12/24V仕様） |
|
| ↑ページの先頭へ |

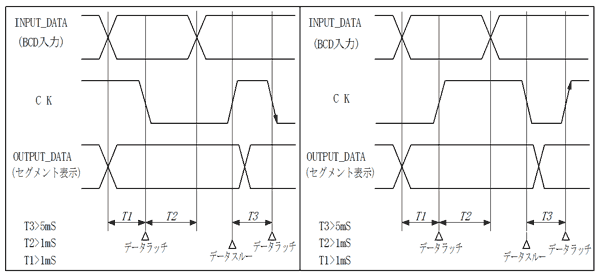

■タイミング・チャート
|
| |
| ↑ページの先頭へ |
| |
■フォトカプラ内蔵・数字表示器
|

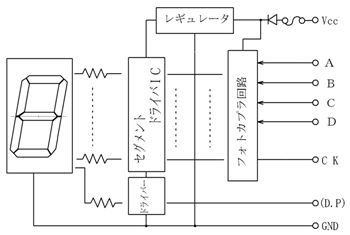

ブロック図 |
基本品名例 |
端子形状 |
布線表 |
 |
PDC-11□
PDC-12□ |
FCコネクタ端子 |
|
Pin No |
|
| GND |
1 |
2 |
GND |
| D▲ |
3 |
4 |
A▲ |
| CK☆ |
5 |
6 |
D.P |
| C▲ |
7 |
8 |
B▲ |
| Vcc |
9 |
10 |
Vcc |
| D.P点灯:"L" |
|
注)▲：BCD INPUT ☆：DATA LATCH |
|
| ↑ページの先頭へ |
| |

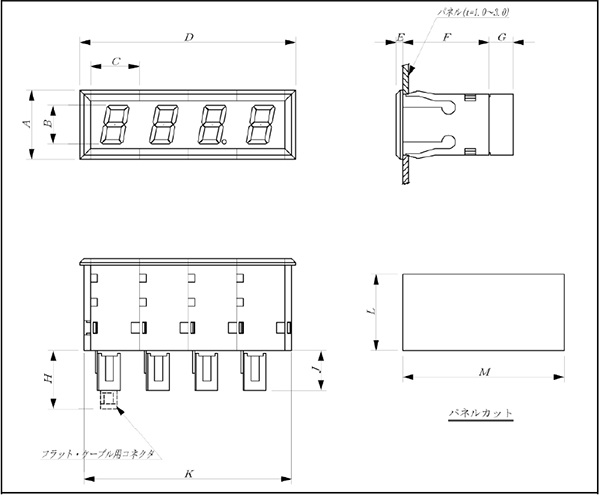

■外形寸法
|
| 製品寸法 |
| 型式 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
| PDCシリーズ |
26 |
15.2 |
18 |
n×18+8 |
2.5 |
32 |
― |
23 |
― |
n×18+6.5 |
|
n=桁数 |
| パネル加工寸法 |
|
|
|
■材質
- プリント基板 ： ガラス・エポキシ基板
- ユニット部 ： ＡＢＳ樹脂(94HB適合品) [色：黒・グレー・クリーム]
- フィルタ部 ： アクリル板 [色：ブルースモーク・パープル 表面ノングレア処理]
|
|
| |
| ↑ページの先頭へ |
| |
