57mm LED DISPLAY UNIT  PD SERIES(在庫限り)
[フォトカプラ内蔵型表示器]
CDG18mm 2桁
  • 文字高 57mm表示器
  • 1桁幅寸法 48mm
  • LED発光色 3色用意
  • ワンタッチ取り付け
  • フォトカプラ/0〜9表示ドライバー内蔵型
  • フォトカプラ/0〜F表示ドライバー内蔵型

■形名の呼び方

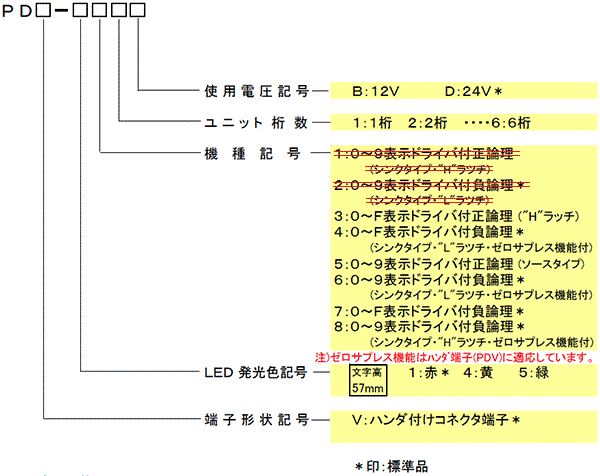

PDシリーズ:57mm 形名の呼び方

■定格
■機種記号:1,2
項目 記号 定格
12V 24V
電源電圧 Vcc 12V±5% 24V±5%
入力信号電圧 Vin 12V±5% 24V±5%
D.P電流値 D.P IN 5mA
入力信号電流値(mA/bit) D0. SIG 5mA 5mA
消費電流 I Peak 120mA 120mA

■機種記号:3,4,5,6,7,8
項目 記号 定格
12V 24V
電源電圧 Vcc 12V±5% 24V±5%
入力信号電圧 Vin 12V±5% 24V±5%
D.P電流値 D.P IN 5mA
入力信号電流値(mA/bit) A. SIG 5mA 5mA
消費電流 I Peak 160mA 100mA


■インターフェース入力レベル
■機種記号:1,2,3,4,7,8
論理 入力
正論理 負論理
"0"

"L"レベル(シンク電流5mA)

"L"レベル(シンク電流5mA)
"1" Vp又はオープン(Hレベル) Vp又はオープン(Hレベル)

■機種記号:5,6
論理 入力
正論理 負論理
"0"

GND又はオープン(Lレベル)

"L"レベル(シンク電流5mA)
"1" "H"レベル(ソース電流5mA) Vp又はオープン(Hレベル)
  "H"レベル:Vp-40%以上
"L"レベル:2V以下(12/24V仕様)
↑ページの先頭へ

■真理値表
■機種記号1,2
正論理信号入力
負論理信号入力["L"ラッチ]
真 理 値 表
入力データ 入力信号 表示
A B C D CK 0〜9
0 0 0 0 L 0
1 0 0 0 L 1
0 1 0 0 L 2
1 1 0 0 L 3
0 0 1 0 L 4
1 0 1 0 L 5
0 1 1 0 L 6
1 1 1 0 L 7
0 0 0 1 L 8
1 0 0 1 L 9
1 1 L ブランキング
H ラッチ ☆
真 理 値 表
入力データ 入力信号 表示
A B C D CK 0〜9
1 1 1 1 H 0
0 1 1 1 H 1
1 0 1 1 H 2
0 0 1 1 H 3
1 1 0 1 H 4
0 1 0 1 H 5
1 0 0 1 H 6
0 0 0 1 H 7
1 1 1 0 H 8
0 1 1 0 H 9
0 0 H ブランキング
L ラッチ ☆
  *1,0いずれかの信号を入力
☆ラッチを使用しない場合、CK端子は(GND)にしておく事
  *1,0いずれかの信号を入力
☆ラッチを使用しない場合、CK端子はOPENにしておく事

■機種記号3,4
正論理信号入力
負論理信号入力["L"ラッチ]
真 理 値 表
入力データ 入力信号 表示
A B C D CK BI D.P 0〜F
0 0 0 0 0 1 1 0
1 0 0 0 0 1 1 1
0 1 0 0 0 1 1 2
1 1 0 0 0 1 1 3
0 0 1 0 0 1 1 4
1 0 1 0 0 1 1 5
0 1 1 0 0 1 1 6
1 1 1 0 0 1 1 7
0 0 0 1 0 1 1 8
1 0 0 1 0 1 1 9
0 1 0 1 0 1 1 A
1 1 0 1 0 1 1 b
0 0 1 1 0 1 1 C
1 0 1 1 0 1 1 d
0 1 1 1 0 1 1 E
1 1 1 1 0 1 1 F
0 0 1 ブランキング
0 1 0 小数点
1 1 1 ラッチ ☆
真 理 値 表
入力データ 入力信号 表示
A B C D CK BI D.P 0〜F
1 1 1 1 1 1 1 0
0 1 1 1 1 1 1 1
1 0 1 1 1 1 1 2
0 0 1 1 1 1 1 3
1 1 0 1 1 1 1 4
0 1 0 1 1 1 1 5
1 0 0 1 1 1 1 6
0 0 0 1 1 1 1 7
1 1 1 0 1 1 1 8
0 1 1 0 1 1 1 9
1 0 1 0 1 1 1 A
0 0 1 0 1 1 1 b
1 1 0 0 1 1 1 C
0 1 0 0 1 1 1 d
1 0 0 0 1 1 1 E
0 0 0 0 1 1 1 F
1 0 1 ブランキング
0 1 0 小数点
0 1 1 ラッチ ☆
  *1,0いずれかの信号を入力
☆ラッチを使用しない場合、CK端子はGNDに接続する事
  *1,0いずれかの信号を入力
☆ラッチを使用しない場合、CK端子はOPENに しておく事

■機種記号5,6
正論理信号入力
負論理信号入力["L"ラッチ]
真 理 値 表
入力データ 入力信号 表示
A B C D CK BI D.P 0〜9
0 0 0 0 0 0 0 0
1 0 0 0 0 0 0 1
0 1 0 0 0 0 0 2
1 1 0 0 0 0 0 3
0 0 1 0 0 0 0 4
1 0 1 0 0 0 0 5
0 1 1 0 0 0 0 6
1 1 1 0 0 0 0 7
0 0 0 1 0 0 0 8
1 0 0 1 0 0 0 9
1 1 0 0 0 ブランキング
0 0 1 小数点
1 0 0 ラッチ ☆
真 理 値 表
入力データ 入力信号 表示
A B C D CK BI D.P 0〜9
1 1 1 1 1 1 1 0
0 1 1 1 1 1 1 1
1 0 1 1 1 1 1 2
0 0 1 1 1 1 1 3
1 1 0 1 1 1 1 4
0 1 0 1 1 1 1 5
1 0 0 1 1 1 1 6
0 0 0 1 1 1 1 7
1 1 1 0 1 1 1 8
0 1 1 0 1 1 1 9
0 0 1 1 1 ブランキング
1 0 1 ブランキング
1 1 0 小数点
0 1 1 ラッチ ☆
  *1,0いずれかの信号を入力
☆ラッチを使用しない場合、CK端子はOPENにしておく事
  *1,0いずれかの信号を入力
☆ラッチを使用しない場合、CK端子はOPENにしておく事

■機種記号7,8
負論理信号入力["H"ラッチ]
負論理信号入力["H"ラッチ]
真 理 値 表
入力データ 入力信号 表示
A B C D LE BI D.P 0〜F
1 1 1 1 0 1 1 0
0 1 1 1 0 1 1 1
1 0 1 1 0 1 1 2
0 0 1 1 0 1 1 3
1 1 0 1 0 1 1 4
0 1 0 1 0 1 1 5
1 0 0 1 0 1 1 6
0 0 0 1 0 1 1 7
1 1 1 0 0 1 1 8
0 1 1 0 0 1 1 9
1 0 1 0 0 1 1 A
0 0 1 0 0 1 1 b
1 1 0 0 0 1 1 C
0 1 0 0 0 1 1 d
1 0 0 0 0 1 1 E
0 0 0 0 0 1 1 F
0 0 1 ブランキング
0 1 0 小数点
1 1 1 ラッチ ☆
真 理 値 表
入力データ 入力信号 表示
A B C D LE BI D.P 0〜F
1 1 1 1 0 1 1 0
0 1 1 1 0 1 1 1
1 0 1 1 0 1 1 2
0 0 1 1 0 1 1 3
1 1 0 1 0 1 1 4
0 1 0 1 0 1 1 5
1 0 0 1 0 1 1 6
0 0 0 1 0 1 1 7
1 1 1 0 0 1 1 8
0 1 1 0 0 1 1 9
1 0 1 ブランキング
1 0 1 ブランキング
0 1 0 小数点
0 1 1 ラッチ ☆
*1,0いずれかの信号を入力
☆ラッチを使用しない場合は、CK端子はGNDに接続しておく事
  *1,0いずれかの信号を入力
☆ラッチを使用しない場合、LE端子はGNDに接続する事

↑ページの先頭へ

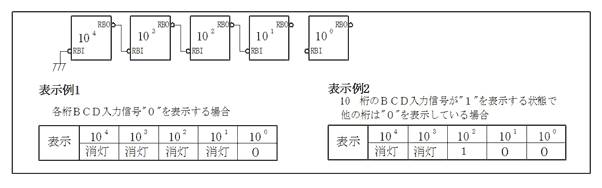

■ゼロサプレス使用例(RBI BI/RBO信号の使い方)
 ゼロサプレス使用例(RBI  BI/RBO信号の使い方)

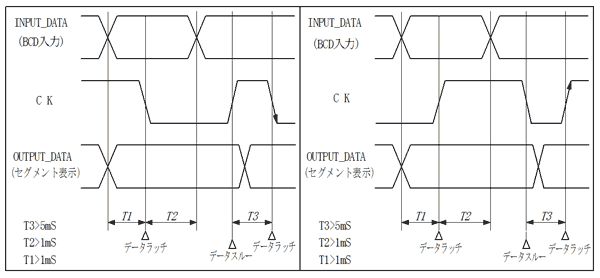

■タイミング・チャート
"L"ラッチ "H"ラッチ
PDシリーズ:57mm タイミングチャート

↑ページの先頭へ

■フォトカプラ内蔵・0〜9数字表示器(ゼロサプレス機能無し)
ブロック図 基本品名例 端子形状 布線表

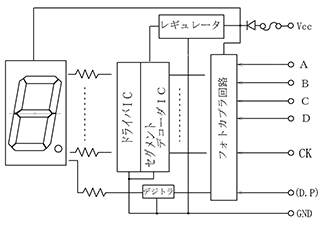

PDシリーズ:57mm フォトカプラ内蔵・数字表示器 ブロック図

PDV-11□

PDV-12□

PDV-15□

ハンダ付
10Pコネクタ端子
Pin No 信号名
1 GND
2 GND
3 D.P
4 CK☆
5 A▲
6 B▲
7 C▲
8 D▲
9 Vcc
10 Vcc
注)小数点はGND接続で点灯
PDV-15□はVcc接続で点灯
注)▲:BCD INPUT ☆:DATA LATCH
↑ページの先頭へ

■フォトカプラ内蔵・HEX表示器(0〜F表示・ゼロサプレス機能付)
ブロック図 基本品名例 端子形状 布線表

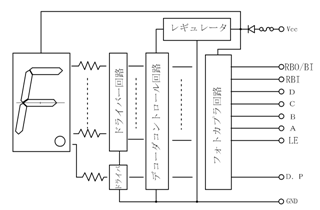

PDシリーズ:57mm フォトカプラ内蔵・0〜F表示器 ブロック図 PDV-13 PDV-14

PDV-13□

PDV-14□

ハンダ付端子   Pin No
GND 1 2 RBI
D.P 3 4 LE☆
A▲ 5 6 B▲
C▲ 7 8 D▲
RBO/BI 9 10 Vcc
注)小数点はGND接続で点灯
▲:BCD INPUT ☆:DATA LATCH
RBI:ゼロサプレス入力
RBO/BI:ゼロサプレス出力/ブランク入力
D.P:デシマルポイント端子
↑ページの先頭へ

■フォトカプラ内蔵・0〜9表示器ゼロサプレス機能付
ブロック図 基本品名例 端子形状 布線表

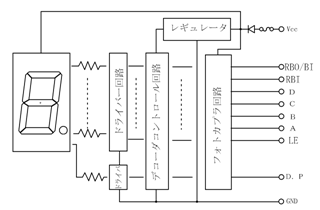

PDシリーズ:57mm フォトカプラ内蔵・0〜F表示器 ブロック図 PDV-16 PDV-17

PDV-16□

ハンダ付端子   Pin No
GND 1 2 RBI
D.P 3 4 LE☆
A▲ 5 6 B▲
C▲ 7 8 D▲
RBO/BI 9 10 Vcc
注)小数点はGND接続で点灯
▲:BCD INPUT ☆:DATA LATCH
RBI:ゼロサプレスブランキング入力
RBO/BI:ゼロサプレス出力/ブランク入力
D.P:デシマルポイント端子

↑ページの先頭へ

■外形寸法

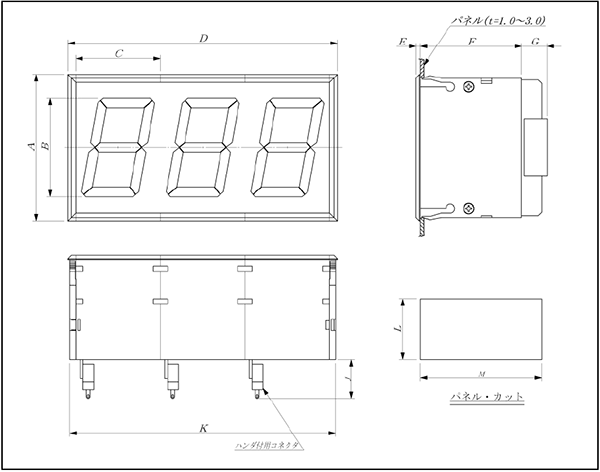

PDシリーズ:57mm 外形寸法
製品寸法
型式 A B C D E F G H J K
PDVシリーズ 84 57 48 n×48+9 2.5 58 12 10 48 n×48+7
n=桁数
パネル加工寸法
型式 L M
PDVシリーズ 80.5 n×48+7.5
加工精度
+0
-0.2
■材質
  • プリント基板 : ガラス・エポキシ基板
  • ユニット部 : PPE樹脂
  • フィルタ部 : アクリル板 [色:ブルースモーク・パープル]

↑ページの先頭へ
