生産終了になります。新シリーズ開発中です。

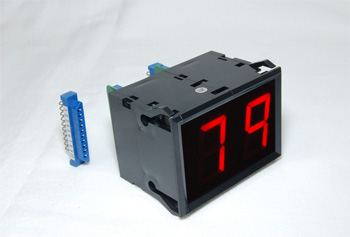

25mm LED DISPLAY UNIT 　PD SERIES
25mm PDシリーズ
  • 文字高25mm表示器
  • 1桁幅寸法 27mm
  • LED発光色 赤色用意
  • ワンタッチ取り付け
  • フォトカプラ/0〜9表示ドライバー内蔵型
  • フォトカプラ/0〜F表示ドライバー内蔵型

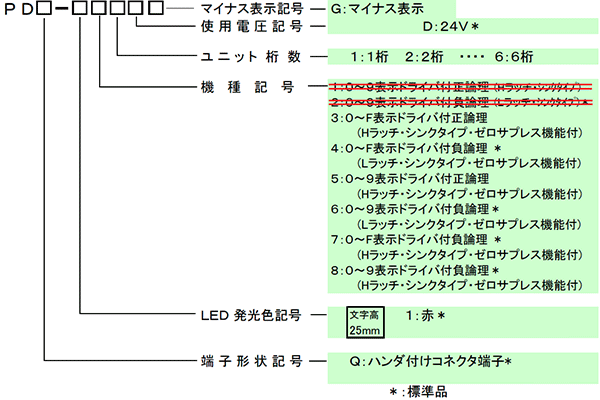

■形名の呼び方
PDシリーズ:25mm 形名の呼び方
■定格
機種記号：3・4・5・6・7・8
項目 記号 定格
24V
電源電圧 Vcc 24V±5%
入力信号電圧 Vin 24V±5%
Ｄ．Ｐ電流値 D.P IN 5mA
入力信号電流値(mA/bit) Ｄ0. SIG 5mA
消費電流 I Peak 50mA
＊上表は赤色表示使用の場合を示す

↑ページの先頭へ

■インターフェース入力レベル
論理 入力
正論理 負論理
"0" "L"レベル（シンク電流5mA） "L"レベル（シンク電流5mA）
"1" Vcc又はオープン(Hレベル) Vcc又はオープン(Hレベル)
L(0)：オープンコレクタ又は接点(ON)
H(1)：オープンコレクタ又は接点(OFF)
↑ページの先頭へ

■真理値表
■機種記号3,4
正論理信号入力[Hラッチ]
負論理信号入力[Lラッチ]
真 理 値 表
入力データ 入力信号 表示
A B C D LE BI 0〜F
0 0 0 0 L H 0
1 0 0 0 L H 1
0 1 0 0 L H 2
1 1 0 0 L H 3
0 0 1 0 L H 4
1 0 1 0 L H 5
0 1 1 0 L H 6
1 1 1 0 L H 7
0 0 0 1 L H 8
1 0 0 1 L H 9
0 1 0 1 L H A
1 1 0 1 L H b
0 0 1 1 L H C
1 0 1 1 L H d
0 1 1 1 L H E
1 1 1 1 L H F
＊ ＊ ＊ ＊ L L ブランキング
＊ ＊ ＊ ＊ H H ラッチ　☆
真 理 値 表
入力データ 入力信号 表示
A B C D LE BI 0〜F
1 1 1 1 H H 0
0 1 1 1 H H 1
1 0 1 1 H H 2
0 0 1 1 H H 3
1 1 0 1 H H 4
0 1 0 1 H H 5
1 0 0 1 H H 6
0 0 0 1 H H 7
1 1 1 0 H H 8
0 1 1 0 H H 9
1 0 1 0 H H A
0 0 1 0 H H b
1 1 0 0 H H C
0 1 0 0 H H d
1 0 0 0 H H E
0 0 0 0 H H F
＊ ＊ ＊ ＊ H L ブランキング
＊ ＊ ＊ ＊ L H ラッチ　☆

＊1,0いずれかの信号を入力
☆ラッチを使用しない場合、LE端子はGNDに接続しておく事

＊1,0いずれかの信号を入力
☆ラッチを使用しない場合、LE端子はOPENにしておく事
↑ページの先頭へ
■機種記号5,6
正論理信号入力[Hラッチ]
負論理信号入力[Lラッチ]
真 理 値 表
入力データ 入力信号 表示
A B C D LE BI 0〜9
0 0 0 0 L H 0
1 0 0 0 L H 1
0 1 0 0 L H 2
1 1 0 0 L H 3
0 0 1 0 L H 4
1 0 1 0 L H 5
0 1 1 0 L H 6
1 1 1 0 L H 7
0 0 0 1 L H 8
1 0 0 1 L H 9
＊ 1 ＊ 1 L L ブランキング
＊ ＊ ＊ ＊ H H ラッチ　☆
真 理 値 表
入力データ 入力信号 表示
A B C D LE BI 0〜9
1 1 1 1 H H 0
0 1 1 1 H H 1
1 0 1 1 H H 2
0 0 1 1 H H 3
1 1 0 1 H H 4
0 1 0 1 H H 5
1 0 0 1 H H 6
0 0 0 1 H H 7
1 1 1 0 H H 8
0 1 1 0 H H 9
＊ 0 ＊ 0 H L ブランキング
＊ ＊ ＊ ＊ L H ラッチ　☆
＊1,0いずれかの信号を入力
☆ラッチを使用しない場合、LE端子はGNDに 接続しておく事
＊1,0いずれかの信号を入力
☆ラッチを使用しない場合、LE端子はOPENにしておく事
■機種記号7,8
負論理信号入力[Hラッチ]
負論理信号入力[Hラッチ]
真 理 値 表
入力データ 入力信号 表示
A B C D LE BI 0〜F
1 1 1 1 L H 0
0 1 1 1 L H 1
1 0 1 1 L H 2
0 0 1 1 L H 3
1 1 0 1 L H 4
0 1 0 1 L H 5
1 0 0 1 L H 6
0 0 0 1 L H 7
1 1 1 0 L H 8
0 1 1 0 L H 9
1 0 1 0 L H A
0 0 1 0 L H b
1 1 0 0 L H C
0 1 0 0 L H d
1 0 0 0 L H E
0 0 0 0 L L F
＊ ＊ ＊ ＊ L L ブランキング
＊ ＊ ＊ ＊ H H ラッチ　☆
真 理 値 表
入力データ 入力信号 表示
A B C D LE BI 0〜9
1 1 1 1 L H 0
0 1 1 1 L H 1
1 0 1 1 L H 2
0 0 1 1 L H 3
1 1 0 1 L H 4
0 1 0 1 L H 5
1 0 0 1 L H 6
0 0 0 1 L H 7
1 1 1 0 L H 8
0 1 1 0 L H 9
＊ ＊ ＊ ＊ L L ブランキング
＊ ＊ ＊ ＊ H H ラッチ　☆
＊1,0いずれかの信号を入力
☆ラッチを使用しない場合、LE端子はGNDに接続しておく事

＊1,0いずれかの信号を入力
☆ラッチを使用しない場合、LE端子はGNDに接続しておく事
■マイナス表示
負論理信号入力
真 理 値 表
入力データ 入力信号 表示
A B C D LE BI マイナス
０111101ブランキング
１011101ブランキング
２101101―
３001101―
４110101―
５010101―
６100101―
７000101ブランキング
８111001―
９011001―
Ａ101001ブランキング
ｂ001001ブランキング
Ｃ110001ブランキング
ｄ010001ブランキング
Ｅ100001ブランキング
Ｆ000001ブランキング
＊＊＊＊00ブランキング
＊＊＊＊11ラッチ　☆


＊1,0いずれかの信号を入力
    [1=Hﾚﾍﾞﾙ　　0=Lﾚﾍﾞﾙ]
☆ラッチを使用しない場合、LE端子はGNDに接続しておく事
↑ページの先頭へ

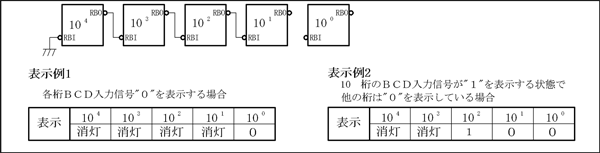

■ゼロサプレス接続方法
機種記号1,2以外に適応
PDシリーズ:25mm ゼロサプレス接続方法

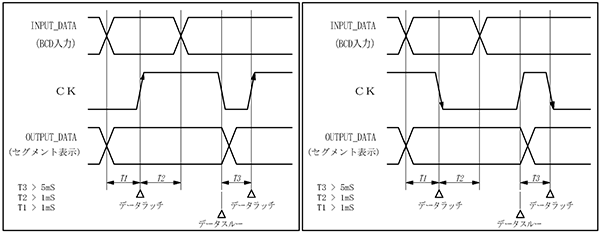

■タイミング・チャート
"H"ラッチ "L"ラッチ
PDシリーズ:25mm タイミングチャート
↑ページの先頭へ

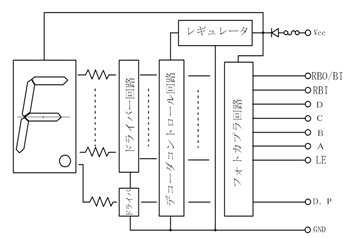

■フォトカプラ内蔵・０〜Ｆ HEX表示器ゼロサプレス機能付
ブロック図
 基本品名例 端子形状 布線表
PDシリーズ:25mm ブロック図 PDQ-13 PDQ-14

PDQ-13□

PDQ-14□

PDQ-17□

 ハンダ付コネクタ端子 Pin No 信号名
1 GND
2 RBI
3 D.P
4 LE ☆
5 A ▲
6 B ▲
7 C ▲
8 D ▲
9 RBO/BI
10 +V


  • 注)▲：BCD　INPUT
  • RBI:リップルブランキング入力
  • RBO/BI:リップルブランキング出力/ブランク入力
  • ☆LE:ラッチ信号入力
  • D.P:デシマルポイント端子
  • ＊使用ハンダ付用付属コネクタ
  •   (PCN6-10S-2.5E)
↑ページの先頭へ

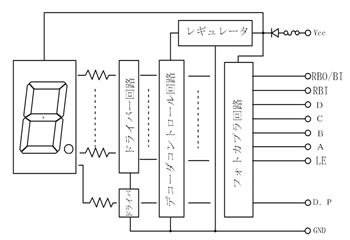

■フォトカプラ内蔵・０〜９表示器ゼロサプレス機能付
ブロック図
 基本品名例 端子形状 布線表
PDシリーズ:25mm ブロック図 PDQ-15 PDQ-16

PDQ-15□

PDQ-16□

PDQ-18□

 ハンダ付コネクタ端子 Pin No 信号名
1 GND
2 RBI
3 D.P
4 LE ☆
5 A ▲
6 B ▲
7 C ▲
8 D ▲
9 RBO/BI
10 +V


  • 注)▲：BCD　INPUT
  • RBI:リップルブランキング入力
  • RBO/BI:リップルブランキング出力/ブランク入力
  • ☆LE:ラッチ信号入力
  • D.P:デシマルポイント端子
  • ＊使用ハンダ付用付属コネクタ
  •   (PCN6-10S-2.5E)
↑ページの先頭へ

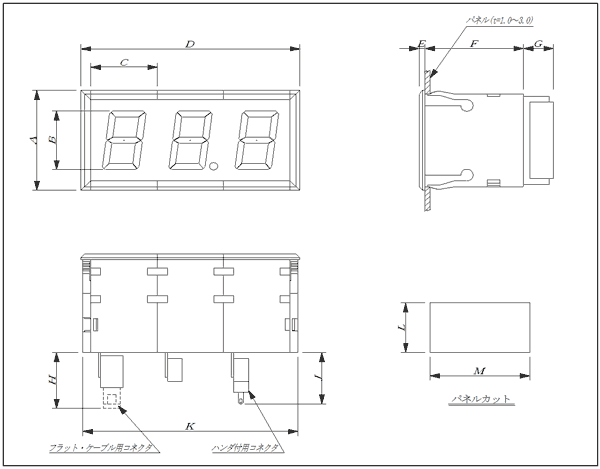

■外形寸法
PDシリーズ:25mm 外形寸法
製品寸法
型式 A B C D E F G H J K
PDQシリーズ 43 25.4 27 n×27+8 2.5 40 12.5 ― 22 n×27+6.5
n=桁数
パネル加工寸法
型式 L M
PDQシリーズ 41 n×27+7
加工精度
+0
-0.2
■材質
  • プリント基板 ： ガラス・エポキシ基板
  • ユニット部　： ＡＢＳ樹脂(94HB適合品)
  • フィルタ部　： アクリル板 [色：ブルースモーク・パープル]
