生産終了になっています。 |

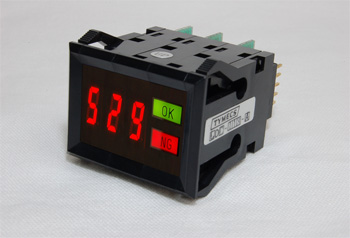

LED DISPLAY UNIT MD SERIES |
|
- 文字高3mm面発光表示器
- 1桁幅寸法 9mm
- LED発光色 2色用意
- ワンタッチ取り付け
- 表示ドライバー内蔵型
(制御部と表示器間が離れている場合はドライバー外付けタイプをご使用ください。)
- ドライバー外付け型
|
|

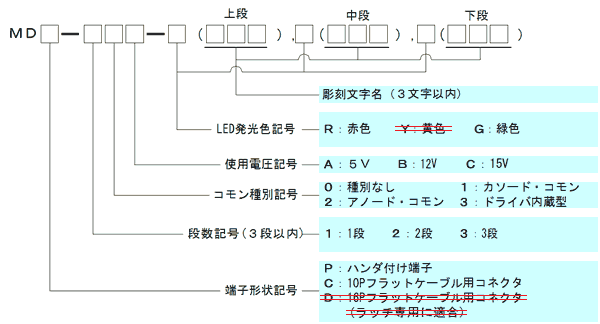

■形名の呼び方
|
|
注1)抵抗内蔵タイプは電圧記号を入れてください。
注2)フラット・ケーブル用コネクタはドライバ内蔵機種にのみ用意しています。
ドライバ外付機種のコネクタタイプはありません。
注3)LDシリーズのコネクタタイプとMDPタイプと組み合わせる場合は、正面より右側には取り付けられません。
|
|
|

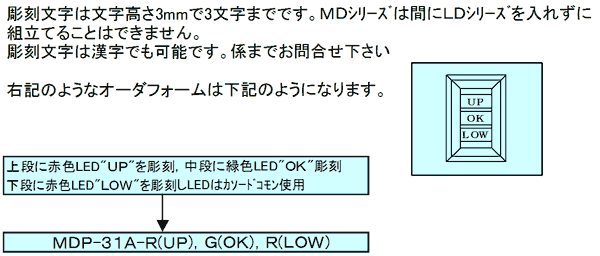

■オーダー・フォーム
|
|
↑ページの先頭へ |
|
■最大定格
表示器(MDPタイプ) |
発光色 |
Pd(mW) |
IF(mA) |
VR(V) |
赤色 |
120 |
20 |
3 |
黄色 |
120 |
20 |
3 |
緑色 |
150 |
25 |
3 |
|
|
|
■定格
MDC |
項目 |
記号 |
定格 |
5V |
12V |
15V |
電流電圧 |
Vcc |
5V±5% |
12V±5% |
15V±5% |
入力信号電圧 |
Vin |
VIH=Vcc〜0.7Vcc VIL=0.3Vcc〜0V |
入力信号電流値(mA/bit) |
Iil |
0.2mA |
0.4mA |
0.5mA |
消費電流 |
Icc |
35mA(TYP) |
35mA(TYP) |
30mA(TYP) |
|
*VIH:Hレベル入力電圧 *VIL:Lレベル入力電圧 *Iil:Lレベル入力信号 |
|
■真理値表
正論理信号入力 |
真理値表 |
入力データ |
入力信号 |
表示 |
|
A |
B |
C |
CK |
BI |
1段 |
2段 |
3段 |
0 |
0 |
0 |
0 |
L |
H |
OFF |
OFF |
OFF |
1 |
1 |
0 |
0 |
L |
H |
OFF |
OFF |
OFF |
2 |
0 |
1 |
0 |
L |
H |
OFF |
OFF |
上段
ON |
3 |
1 |
1 |
0 |
L |
H |
OFF |
OFF |
OFF |
4 |
0 |
0 |
1 |
L |
H |
ON |
上段
ON |
中段
ON |
5 |
1 |
0 |
1 |
L |
H |
OFF |
下段
ON |
下段
ON |
6 |
0 |
1 |
1 |
L |
H |
ON |
上下段
ON |
中下段
ON |
7 |
1 |
1 |
1 |
L |
H |
OFF |
OFF |
OFF |
|
* |
* |
* |
L |
L |
ブランキング |
* |
* |
* |
H |
H |
ラッチ |
|
* 1,0いずれかの信号を入力
●ONで点灯、OFFで消灯 |
|

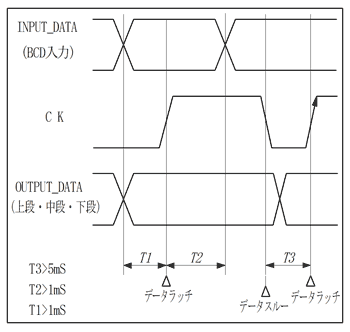

■タイミングチャート
正論理 |
|
|
|
|
↑ページの先頭へ |
|
ドライバ外付型表示器 |

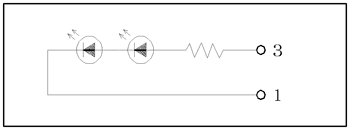

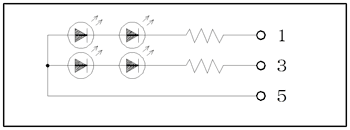

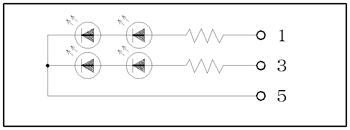

■ドライバ外付1段・2段型
ブロック図 |
基本品名例 |
端子形状 |
布線表 |
|
MDP-10□ |
ハンダ付端子 |
|
Pin No |
1 |
カソード |
3 |
アノード |
|
|
MDP-21□ |
ハンダ付端子 |
|
Pin No |
1 |
上段アノード |
3 |
下段アノード |
5 |
GND |
|
|
MDP-22□ |
ハンダ付端子 |
|
Pin No |
1 |
上段カソード |
3 |
下段カソード |
5 |
Vcc |
|
|
|
|

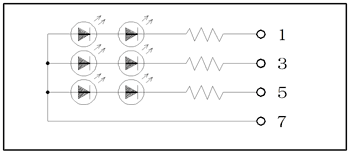

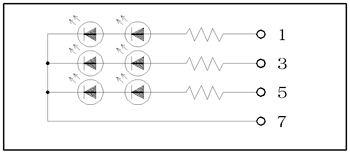

■ドライバ外付3段型
ブロック図 |
基本品名例 |
端子形状 |
布線表 |
|
MDP-31□ |
ハンダ付端子 |
|
Pin No |
1 |
上段アノード |
3 |
中段アノード |
5 |
下段アノード |
7 |
GND |
|
MDP-32□ |
ハンダ付端子 |
|
Pin No |
1 |
上段カソード |
3 |
中段カソード |
5 |
下段カソード |
7 |
Vcc |
|
|
↑ページの先頭へ |
|
ドライバ内蔵型表示器 |

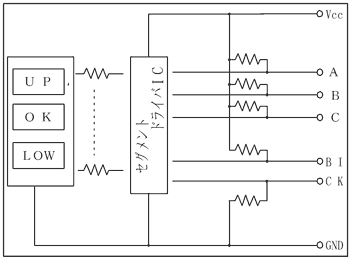

■ラッチ・デコーダIC付表示器
ブロック図 |
基本品名例 |
端子形状 |
布線表 |
|
MDP-13□
-23□
-33□ |
ハンダ付端子 |
|
Pin No |
|
GND |
1 |
2 |
A▲ |
NC |
3 |
4 |
CK☆ |
BI |
5 |
6 |
C▲ |
B▲ |
7 |
8 |
Vcc |
BI:ブランキング |
MDC-13□
-23□
-33□ |
コネクタ端子 |
|
Pin No |
|
GND |
1 |
2 |
― |
NC |
3 |
4 |
A☆ |
CK☆ |
5 |
6 |
BI |
C▲ |
7 |
8 |
B▲ |
Vcc |
9 |
10 |
― |
|
|
注)▲:BCD INPUT ☆:DATA LATCH |
● CK端子をご使用時の注意:オープン・コレクタで駆動する場合はCK−Vcc間に10KΩの抵抗を入れてください。 |
|
